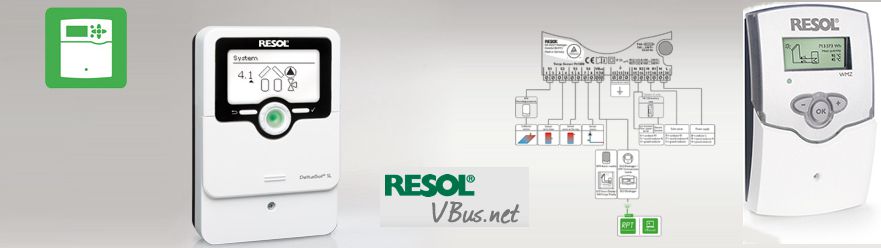

Solární regulátor Resol Delta BS/4

Jedná se o diferenční regulátor teploty s volitelně připojitelnými funkcemi zařízení určen výhradně pro použití v solárních topných systémech. Kontrola funkcí, počitadlo provozních hodin pro solární čerpadlo, funkce trubicový kolektor, regulace otáček, termostatická funkce, možnost Drainback a Booster (přídavné čerpadlo), bilancování množství tepla. Solární regulátor Resol je vybaven sběrnicí VBus®pro datovou komunikaci a elektrické napájení externích modulů. Montáž by měla proběhnout v suchém, neagresivním prostředí, daleko od elektromagnetických polí.
Vstupy jsou pro 4 teplotní čidla Pt1000. Regulátor se obsluhuje pomocí tří tlačítek na čelní straně pouzdra. Tlačítko 1 (+) slouží k rolování v menu dopředu nebo zvyšování nastavovaných hodnot. Tlačítko 2 (-) slouží k rolování v menu dozadu nebo snižování nastavovaných hodnot. Tlačítko 3 (OK) slouží k výběru kanálů a potvrzení nastavení.

System-Monitoring-Display má 3 oblasti: zobrazení kanálů, symbolovou lištu a systémovou obrazovku (aktivní schéma zařízení ). Zobrazení kanálů tvoří 2 řádky. Horní řádek má 16 segmentů pro alfanumerické zobrazení. Zde se zobrazují především názvy kanálů/body menu. Ve spodní části se 7 segmenty se zobrazují hodnoty kanálů a parametry nastavení. Teplota se zobrazuje ve °C nebo °F. Systémová obrazovka (aktivní schéma zařízení) zobrazuje schéma zařízení zvolené v regulátoru. Skládá se z několika symbolů systémových komponentů, které podle stavu zařízení blikají, jsou zobrazeny trvale, nebo jsou skryté.

Ke stažení

Solární regulátor resol - návod k použití

Kódy blikání regulátoru:

• Čerpadla blikají, když je příslušné relé aktivní.
• Symboly čidel blikají, když je vybrán příslušný kanál indikace.
• Čidla rychle blikají, když má čidlo poruchu.
• Symbol hořáku bliká, když je dohřev aktivní.

Led kódy blikání regulátoru:

Zelená: Vše v pořádku
Bliká červeně/ zeleně: Inicializace
Bliká červeně: Ruční režim
                      Porucha čidla: (symbol čidla rychle bliká)

Přehled funkcí regulátoru

• System-Monitoring-Display
• Až 4 teplotní čidla Pt1000
• Polovodičové relé k regulování otáček

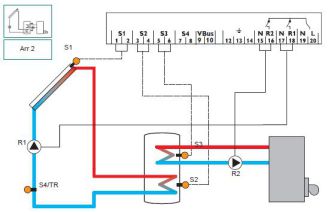

• Volitelné 3 základní systémy
• Bilancování množství tepla
• RESOL VBus®
• Kontrola funkcí
• Termostatická funkce (časově řízená)
• Kontrola systému softwarem ServiceCenter
možná
• Uživatelsky přívětivý díky snadné obsluze
• Vynikající design pouzdra
• umožňující snadnou montáž
• Velmi nízká spotřeba el. energie
• Ovládání HE čerpadla přes adaptér

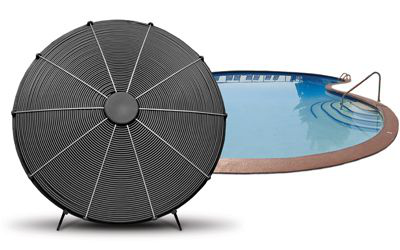

Solární sprcha ParaSol - ohřev bazénu

Nabízíme solární sprchy ParaSol, které ohřejí vaši vodu v bazénu zcela zadarmo. Tato solární sprcha využívá sluneční energii pro ohřev vody. Jedná se o velmi úsporné řešení, protože nejsou potřeba žádné výměníky tepla a bazénová voda proudí přes tuto solární sprchu a je tak přímo ohřívána. Hlavní předností je vysoká variabilita použití těchto solárních bazénových sprch. Můžete je umístit kdekoliv na zahradě domu, rekreačních objektech.

Za použití naší solární sprchy ParaSol se stane ohřev bazénové vody velice efektivní záležitostí. Tuto sprchu lze navíc umístit na střechu domu, přístavku, na pevnou konstrukci slunečníku, nebo ji postavit přímo poblíž bazénu.

Design této solární sprchy byl inspirován sluncem. Nezávisle na sklonu této solární sprchy dochází k maximálnímu využití slunečních paprsků a jejich přenesení na tepelnou energii. Investice do ohřevu bazénové vody tímto systémem má ekologický, pozitivní přínos pro životní prostředí. Koupací sezónu si můžete naplno užít v prodlouženém období od dubna do října nebo i déle, v  závislosti na slunečním záření.

Tato solární sprcha k ohřevu bazénu a je vyrobena z vysoce kvalitního recyklovatelného plastu. Díky černé barvě dochází k maximální absorpci tepla a jeho uchovávání. Tento systém dokáže zvýšit teplotu vašeho bazénu na jaře a na podzim za slunečného dne v průměru až o 3°C, a po celou koupací sezónu minimálně o 6- 7°C. Efektivní plocha tepelného sběrače je 3.8 m2.

Solární kolektory Apollon AL 12

Charakteristika solárního kolektoru

• Masivní vnější hliníková konstrukce bohatá na hořčík a odolná proti chemikálím. Vana kolektoru je vyrobena z jednoho kusu a tvarována metodou hlubokého tažení v  400t lisu
• Vysoká hustota tepelné izolace s 60 mm silnou vrtstvou z minerální vaty, λ =0.0032 W/ m
• Selektivní plocha vyrobena z výběrového hliníkového plechu s titanovou povrchovou úpravou  tvořenou ve vakuu, s vysokou savostí a nízkým zářením. Laserově svařený absorbér
• Tvrzené, nízkoželezité sklo se stabilním koeficientem roztažnosti a vysokou světelnou propustností. Vydrží za extrémních povětrnostních podmínek (krupobití, extrémní teplotní změny apod.)
• Rám s dokonalou těsností proti vodě
• Těsnění ze speciální silikonové gumy odolávající teplotám -40°C až +200°C
• Speciálně navržené větrání kolektoru a plastové díly extrémní odolnosti
• Elektrostaticky natřený hliníkový profil (Al Mg Si 05)
• 4 vnitřní závity M8 pro dokonalé uchycení kolektoru ke konstrukci

Stáhnout

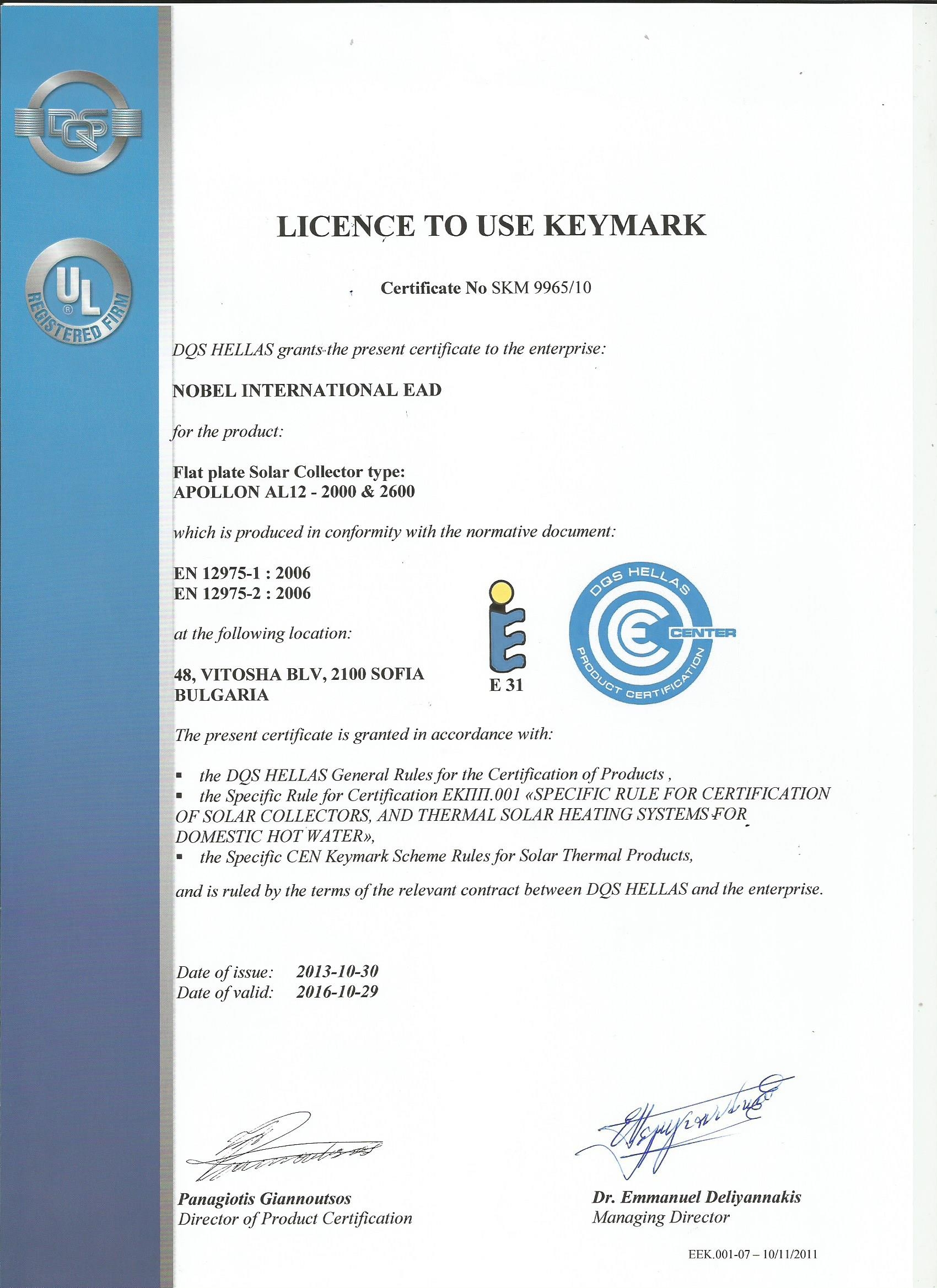

Apollon Al 12 2000 solar keymark

Stáhnout

Apollon Al 12 2000 produktový list

Stáhnout

Ukázka bilance solárních panelů Apollon Al 12 2000

Solární kolektor Apollon Al 12 2000 je zapsán v programu Nová zelená úsporám, SVT 5733

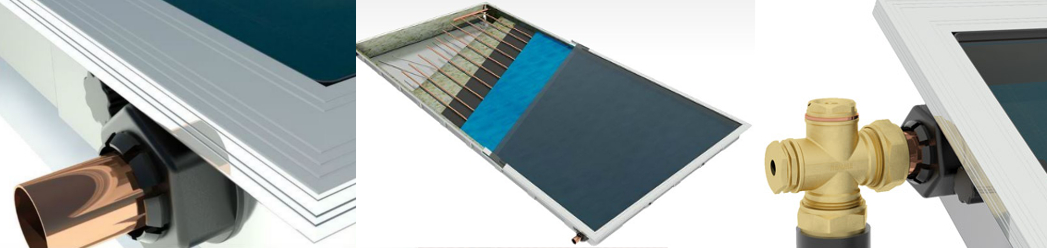

Objevte i ty nejmenší detaily tohoto vynikajícího solárního kolektoru

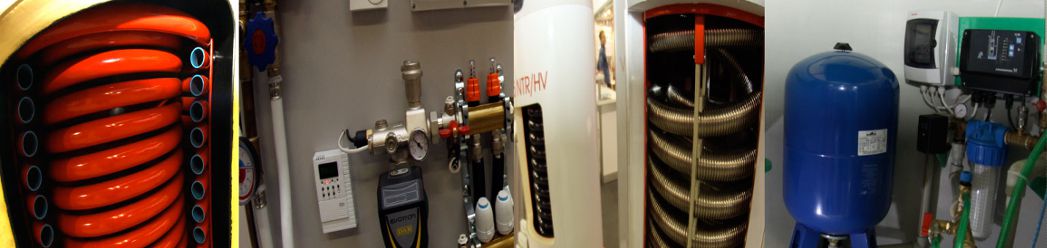

Solární ohřívače vody Dražice

Družstevní závody dražice patří mezi největší výrobce bojlerů v České republice. Vyrábějí různé typy solárních ohřívačů vody, jejich sortiment je v této oblasti velmi široký. DZD ohřívače vody jsou mezi českými zákazníky žádané, protože se osvědčili kvalitou a cenou. Téměř v každé domácnosti naleznete bojler této firmy.

Sortiment ohřívačů pro solární systémy

Ohřívače pro solární systémy se vyrábějí v objemech 200l, 250l, 300l, 400l, 500l. Solární zásobník je smaltovaný a může být buď s jedním nebo dvěma výměníky. Na spodní výměníky se připojuje výhradně solární systém. Horní výměník ohřívače se dá použít k připojení alternativního dohřevu vody. Samozřejmostí je možnost umístění 6/4" elektrické topné patrony vnořené do těla bojleru.

Ohřívače vody s jedním výměníkem OKC NTR/ SOL

Tyto smaltované bojlery jsou opatřeny jedním výměníkem napojitelným na kotel, krbová kamna, elektrický kotel, plynový kotel, tepelné čerpadlo, solární systém a podobně. Pokud se rozhodnete ohřívač připojit ke kotli na tuhá paliva, máte možnost bojler dohřívat ještě elektrickou topnou patronou TJ 6/4" od 2 kW.

Ohřívače s jedním výměníkem se výrábějí v typech: ohřívač OKC 400 NTR/ SOL, ohřívač OKC 500 NTR/ SOL

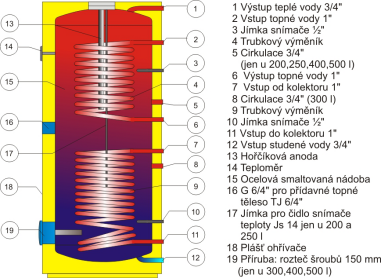

Ohřívače vody se dvěma výměníky OKC NTTR/ SOL

Bojler je opatřen dvěma výměníky pro možnost napojení ohřevu vody ze dvou různých zdrojů, např. kotel na tuhá paliva a solární systém. Další možností je umístění elektrické topné patrony TJ 6/4" , rázem tak získáte 3 možnosti jak dohřívat vodu. Zásobník má velký servisní otvor, přírubu, aby byla možnost ohřívač po určité době vyčistit.

Ohřívače se dvěma výměníky se vyrábějí v typech: ohřívač OKC 200 NTTR/ SOL, ohřívač OKC 250 NTTR/ SOL, ohřívač OKC 300 NTTR/ SOL, ohřívač OKC 400 NTTR/ SOL, ohřívač OKC 500 NTTR/SOL

Výhody Dražických ohřívačů:

• kvalitně smaltovaný ocelový bojler
• nízké tepelné ztráty
• polyuretanová izolace 60 mm pro zajištění minimálních ztrát
• možnost instalace topné elektrické jetnotky T 6/4"
• ochranná hořčíková anoda- pro dokonalou ochranu ohřívače
• velká příruba sloužící jako revizní otvor - pro případné vybírání nečistot z  bojleru

Stáhnout

Ohřívač vody OKC 200 NTTR/ Sol - technický list

Stáhnout

Ohřívač vody OKC 250 NTTR/ Sol - technický list

Stáhnout

Ohřívač vody OKC 300 NTTR/ Sol - technický list

Stáhnout

Návod k použití ohřívačů vody DZD

Stáhnout

Ceník ohřívačů vody Dražice
